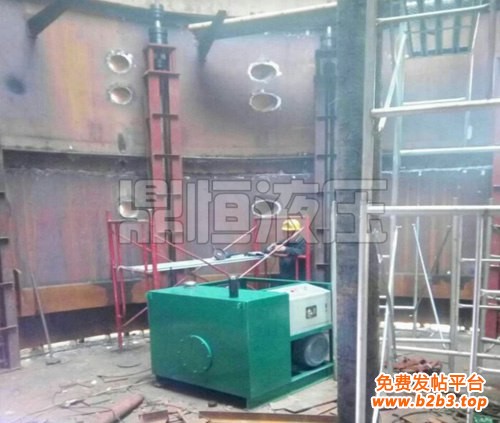

液压提升支架总成产品为成套液压提升设备。主要用于各种大型储罐、气柜、电厂脱硫塔、火电厂烟囱钢内筒等钢结构的倒装提升安装。其中主要组成部分液压千斤顶为本厂技术。
液压提升装置系统设计方法及液压同步提升技术【一】、液压整体提升过程控制
重型构件液压提升过程控制己经有了较多的系统总结，特别是DG/TJ08-2056-2009有较为系统的阐述，其他也有较多相关的案例讨论，但大多停留在方案介绍。对具体施工缺乏指导。根据工程实践，重型构件提升过程中可能出现的重大风险因素包括：
(1)施工与方案设计偏离。在工程实践中，大部分提升方案均由提升单位自行设计、施工，没有形成的监管。出于各种考虑，工程提升单位经常在具体实施过程中往往简配相关设施，如缩小提示器规格、支撑系统缩水、废旧材料代用、承重结构和被提升结构加固过程偷工减料等等，随意变方案，虽然提升单位根据自身经验认为这些简配在范围之类，但是一旦不能识别其他管理各方均面临严重系统风险，如被提升结构失稳、承重构件破坏、提升系统失稳等等。所以，提升前验收至关重要，只有确认各个系统己经严格按照设计方案施工完成方可组织试提升。
(2)误差控制超过设计考虑幅度。如被提升结构拼装位置偏差超过设计值，造成提升起吊时荷载方向改变产生附加荷载，有可能影响侧向支撑；未设置防幌装置提升过程由于阵风、千斤顶规律性提升造成被提升构件摆幅超过设计值；同步控制精度不足导致实质上的不同步等等。这些误差一旦超过设计值，则意味着系统有超出预期的状态，导致不可预料的风险事件发生。
(3)局部超载。在多点提升系统，一旦控制不当，极易出现局部超载现象。工程实践中，同步控制主要依据位移控制为主，由于安装偏差、构件变形等因素，个别提升点在某一时点可能会发生超前或滞后，其承担的荷载或应力将快速增加，一旦超过设计值将可能造成破坏并进一步引起系统问题，因此，采取措施防止个别提升点超载。施工前应根据预先通过计算得到的液压同步提升工况各吊点液压提升力数值，在计算机同步控制系统中，对每台液压提升器的较大提升力进行设定并在各个液压提示器油路中设置旁通阀。当遇到提升力超出设定值时，液压提升器自动采取溢流卸载，以防止出现局部个别提升点应力超出设计值或提升荷载分布严重不均。
(4)信息反馈滞后。如前所述，同步液压顶升是一个复杂的系统工程，包含钢绞线、提升油缸集群、液压提升机械、传感检测及计算机(控制部件)等多个系统，空间从地面到空中数十米或几百米高空，参与人员至少数十人，信息的及时传递和反馈至关重要。由于系统的不成熟，提升过程必然面临各种异常情况，典型的如各点提升不同步、局部支撑系统变形、被提升构件变形、摆动、油管爆裂、停电、传感器执行器故障等等，如果处理及时各项异常均可以在受控范围，但一旦处理滞后，这些微小的故障将突破范围。
解决这一问题的关键点在于事前详细的预案和充分的演练，并及时保持信息通畅，指挥到位，充分利用传感监测和计算机集中控制、目前计算机控制技术完全可以实现通过计算机人机界面的操作，实现自动控制、顺控(单行程动作)、手动控制以及单台提升器的点动操作，从而达到钢结构整体提升安装工艺中所需要的同步提升、空中姿态调整、单点毫米级微调等要求。为了确保可控，各点位的辅助检查、验证手段不可少，各个部位均应安排观察岗随时监控和反应。
【二】、液压同步提升技术
液压顶升液压同步提升技术是一种适用于大型构件整体提升安装的施工技术，通常采用柔性钢绞线承重、液压提升集群和计算机同步控制等。液压同步提升系统是集机械、液压、电气、计算机自动控制技术为一体的复杂系统。大型构件可以在地面组装后整体提升到几十米甚至几百米的高空安装就位。提升施工的性很重要，在提升过程中，对被吊物进行和的控制，是液压同步提升技术的关键问题。
(1)提升点多，大型构件具有重量超重、面积大等特点。采用地面组装、整体提升时，由于单台提升液压缸提升力有限，因此通常需要数十台提升液压缸共同进行提升，即需要多个提升点同时工作。例如，国家图书馆二期钢结构整体提升重量约为10388t，面积12300m2，共使用了67个提升液压缸；
压提升机械(2)同步要求高，在液压顶升过程中要严格控制吊点之间的位移偏差，以避免结构变形过大、附加载荷过大等。同时，各吊点的载荷要控制在与理论计算基本一致的范围内，避免构件局部受力过大甚至破坏；
(3)吊点提升力差异较大，大型构件同步提升时，需要设置多个吊点，吊点之间提升力大小差异很大，提高了同步控制的难度。
大型构件整体提升时，因为吊点布置在构件不同的位置上，所以吊点之间相对结构刚度存在差异。从式(1)可看出吊点载荷与吊点之间相对结构刚度关系密切，当吊点之间相对结构刚度较大时，吊点载荷对位移变化比较敏感，即较小的位移同步偏差也会引起较大的载荷变化；反之，当吊点之间的相对结构刚度较小时，位移存在较大偏差时，载荷的变化相对较小。
