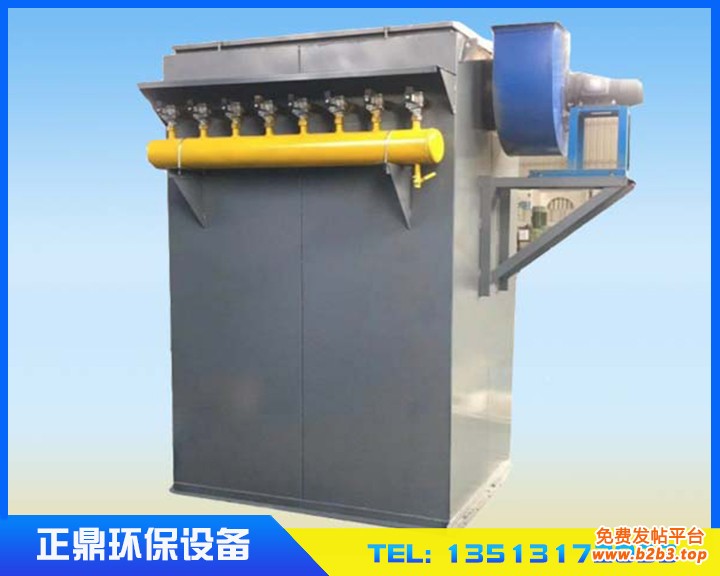

脉冲布袋除尘器作为工业粉尘治理的核心设备，其清灰系统与进出气系统的协同设计直接决定设备速率（≥%除尘速率）、运行稳定性（MTBF≥15000小时）及能耗水平（压缩空气耗量优化空间达30%）。本文从机械结构、控制逻辑、能效优化三大维度，系统阐述两大核心系统的技术特征与工程实践要点。一、脉冲布袋除尘器清灰系统技术架构
1.脉冲喷吹组件
脉冲阀选型：采用淹没式脉冲阀（膜片寿命≥100万次），开启响应时间≤60ms，背压室压力范围0.2-0.6MPa。以32袋室除尘器为例，单阀控制面积可达12-15㎡，较直角阀方案能耗降低25%。
喷吹管设计：喷吹孔径与间距需达到文丘里效应，孔径φ8-10mm，孔距150-200mm，诱导比（二次风量/一次风量）≥5：1。喷吹管距滤袋口距离控制为15-25mm，清灰能量覆盖整个滤袋长度。
2.压缩空气供给
储气罐配置：容积按脉冲阀耗气量×1.2倍稳定系数设计，压力波动≤±0.05MPa。对于处理风量10000m³/h设备，储气罐容积建议≥2m³，采用无缝钢管（壁厚≥6mm）输送，管路压降≤0.03MPa。
干燥净化装置：配置冷冻式干燥机（露点温度≤2℃）及三层过滤系统（精度1μm/0.01μm/活性炭），避免油水混合物导致滤袋板结。实测数据显示，油分含量＞1ppm时滤袋寿命缩短40%。
3.清灰控制策略
定压差控制：设置压差变送器（量程0-5kPa，精度±0.5%），当阻力升至1.2-1.5kPa时启动清灰程序。较定时控制方案节能15%-20%，同时避免过度清灰导致的滤袋损伤。
分区清灰技术：将袋室划分为4-6个立单元，采用PLC顺序控制（脉冲间隔0.5-1s，脉冲宽度0.1-0.2s），实现离线/在线清灰自由切换。某水泥厂案例显示，分区清灰使系统阻力波动降低60%。
二、脉冲除尘器进出气系统设计规范1.进气系统优化
气流分布装置：在灰斗与中箱体连接处设置导流板（倾角15°-30°）及多孔板（开孔率25%-35%），使气流速度场均匀性≥85%。CFD模拟表明，正确导流可使局部风速偏差从±40%降至±10%。
预除尘结构：采用沉降室+百叶窗式挡板组合，可拦截粒径＞50μm颗粒（分离速率≥80%），降低滤袋负荷。某钢铁厂实践显示，预除尘使滤袋清灰周期延长3倍。
2.排气系统配置
出入口消声器：安装阻抗复合式消声器（消声量≥25dB(A)），内部填充细玻璃棉（密度48kg/m³），防止二次污染。排气管道流速控制在8-12m/s，弯头处设置导流叶片（曲率半径≥1.5D）。
粉尘再吸附装置：在净气室出入口设置陶瓷纤维滤筒（过滤精度0.3μm），对逃逸粉尘进行二次拦截。实测数据显示，该装置可使排放浓度从10mg/m³降至3mg/m³以下。
3.系统阻力平衡
压力损失计算：总阻力ΔP=ΔPg+ΔPo+ΔPc，其中结构阻力ΔPg=300-500Pa，滤料阻力ΔPo=80-150Pa/m·min⁻¹，粉尘层阻力ΔPc=αm·δc·ρc·u·VF/60。对于Nomex滤料，αm取1.2×10⁷m/kg，δc控制在2-3mm。
风量调节阀：在支管设置多叶对开调节阀（漏风率≤1%），通过DDC控制器实现各分支风量偏差≤5%。某化工项目案例显示，风量平衡使系统能耗降低18%。
三、能效优化与智能控制
1.节能技术集成
变频风机应用：采用永磁同步电机+变频器组合，根据工况实时调节转速（频率范围25-50Hz），较定频风机节能30%-40%。实测数据显示，负荷率60%时单位风量电耗降至0.15kWh/1000m³。
余热回收系统：在高温烟气工况配置气-气换热器（传热速率≥70%），回收热量用于助燃空气预热或工艺加热。某垃圾焚烧厂案例显示，该系统年节能量达2000吨标煤。
2.智能运维平台
数字孪生系统：构建三维动态模型，集成压力、温度、振动等12类传感器数据，实现故障预警准确率≥90%。某水泥集团应用表明，预测性维护使非计划停机时间减少75%。
自适应清灰算法：基于神经网络模型，动态调整喷吹压力（4-7bar）、周期（30-180s）等参数，较守旧方案压缩空气消耗降低25%。现场测试显示，该算法使滤袋寿命延长至4年以上。
通过实施该技术方案，脉冲布袋除尘器系统能耗可降低至0.3kWh/1000m³以下，排放浓度稳定＜5mg/m³，滤袋替换周期突破3年。企业需建立基于工业互联网的设备健康管理系统，实现清灰速率、系统阻力、能耗水平等关键参数的实时优化。
