红外线自动洒水降尘装置产品说明书

 一、产品概述

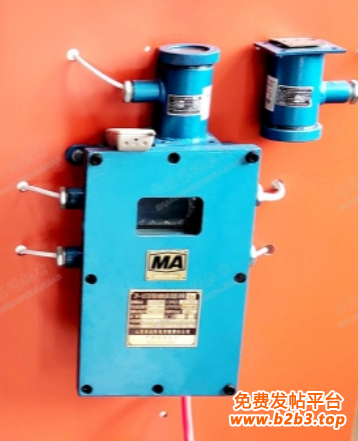

本装置专为煤矿、矿山等高粉尘环境设计，通过红外/声控/触控/粉尘浓度多传感器联动，实现自动洒水降尘、抑制有害气体，保障安全生产。核心部件包括智能主控箱、粉尘浓度传感器（CCG1000型）、隔爆电磁阀及自动加水系统。



更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862



 二、核心功能

1. 智能降尘

   - 检测到粉尘浓度超标、声音≥90dB、物体遮挡红外线或设备倾斜≥10°时，自动触发洒水。

   - 洒水时长可调（5-520秒延时关闭）。

2. 自动补水

   - 配备水位传感器，蓄水装置水位不足时自动加水，水位达标后停止。

3. 尘源跟踪

   - 支持遥控设置参数，实现智能化控制及动态尘源跟踪。



更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862



 三、技术参数

| 组件          | 参数详情                                                                  |

|-------------------|-----------------------------------------------------------------------------|

| 主控箱        | 额定电压：127V AC (50±2Hz)
工作电流：＜200mA
输出方式：继电器常开触点       |

| 粉尘传感器    | 型号：CCG1000
报警点：任意设置（声光报警）
使用环境：0～40℃, 湿度＜95%, 气压86～106kPa |

| 声控传感器    | 触发条件：声音≥90dB
工作电压：5～13V DC
输出方式：声波信号                 |

| 红外传感器    | 触发条件：遮挡红外线
工作电压：127V DC
输入信号：红外线信号                 |

| 触控传感器    | 触发条件：倾斜≥10°
工作电压：127V DC                                       |

| 电动球阀      | 水压适应：0.2～7.0MPa
工作电压：127V DC（本安）
工作电流：183mA           |



四、优势特点

1. 高可靠性

   - 抗干扰性强，适用于强电磁干扰环境。

2. 灵活控制

   - 支持遥控参数设置，延时关闭可调。

3. 强环境适应性

   - 承压能力高达7.0MPa，适应矿井复杂水压。

4. 全自动运维

   - 自动加水、洒水、停机，减少人工干预。



更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862



五、适用场景

依据《煤矿安全规程》要求，适用于：

- 采煤机/掘进机作业区

- 液压支架、破碎机、煤仓放煤口

- 输送机转接点、带式输送机走廊

- 地面筛分厂等粉尘密集区域



---



六、产品组成

| 组件               | 功能说明                                  |

|------------------------|---------------------------------------------|

| 智能主控箱             | 接收传感器信号，控制电磁阀启停                |

| 隔爆电磁阀             | 执行洒水指令（开启/关闭水路）                 |

| ZPS127自动加水装置     | 水位不足时自动补水                            |

| 多模式传感器           | 声控、红外、触控、粉尘浓度四维监测            |



---



七、注意事项

1. 安装环境需满足：温度0～40℃、湿度＜95%、气压86～106kPa。

2. 避免在无光照、强腐蚀性气体场所使用。

3. 定期检查传感器灵敏度及阀门密封性。
